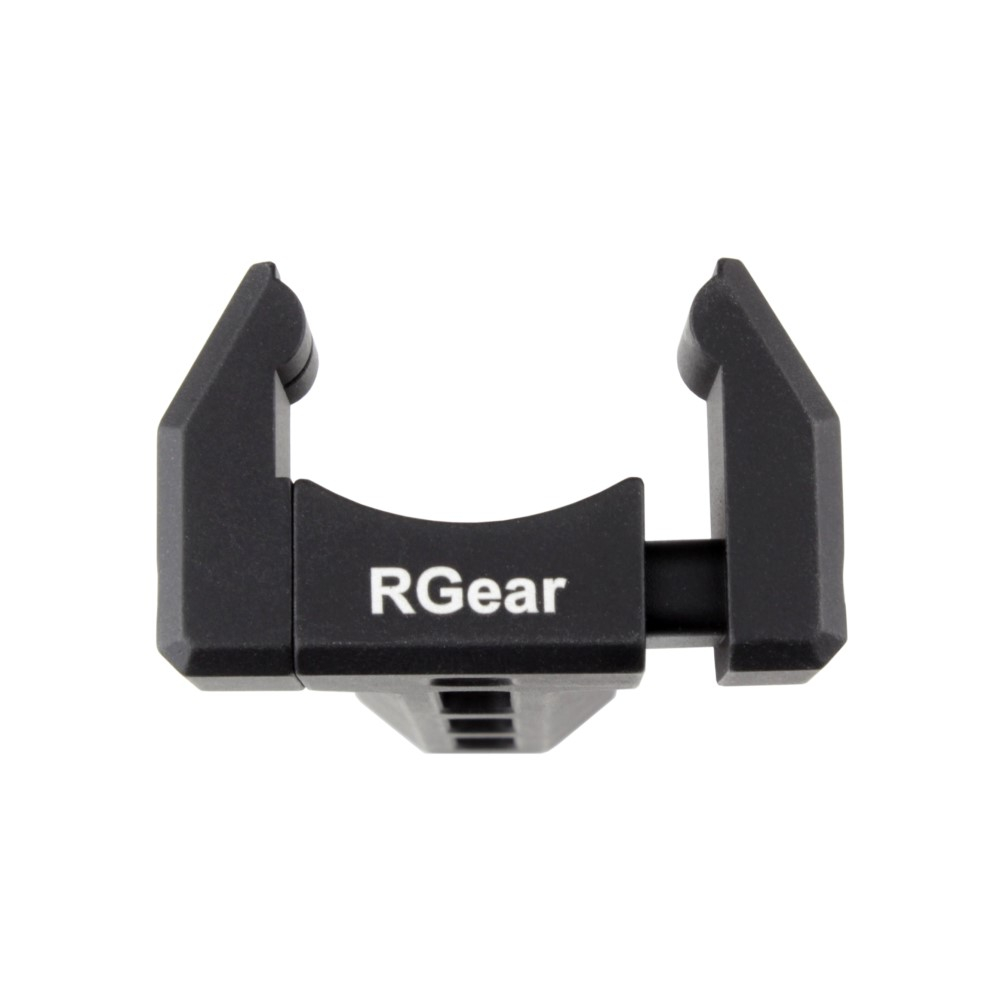

Кронштейн Лафет для сошек на СВД, RGear

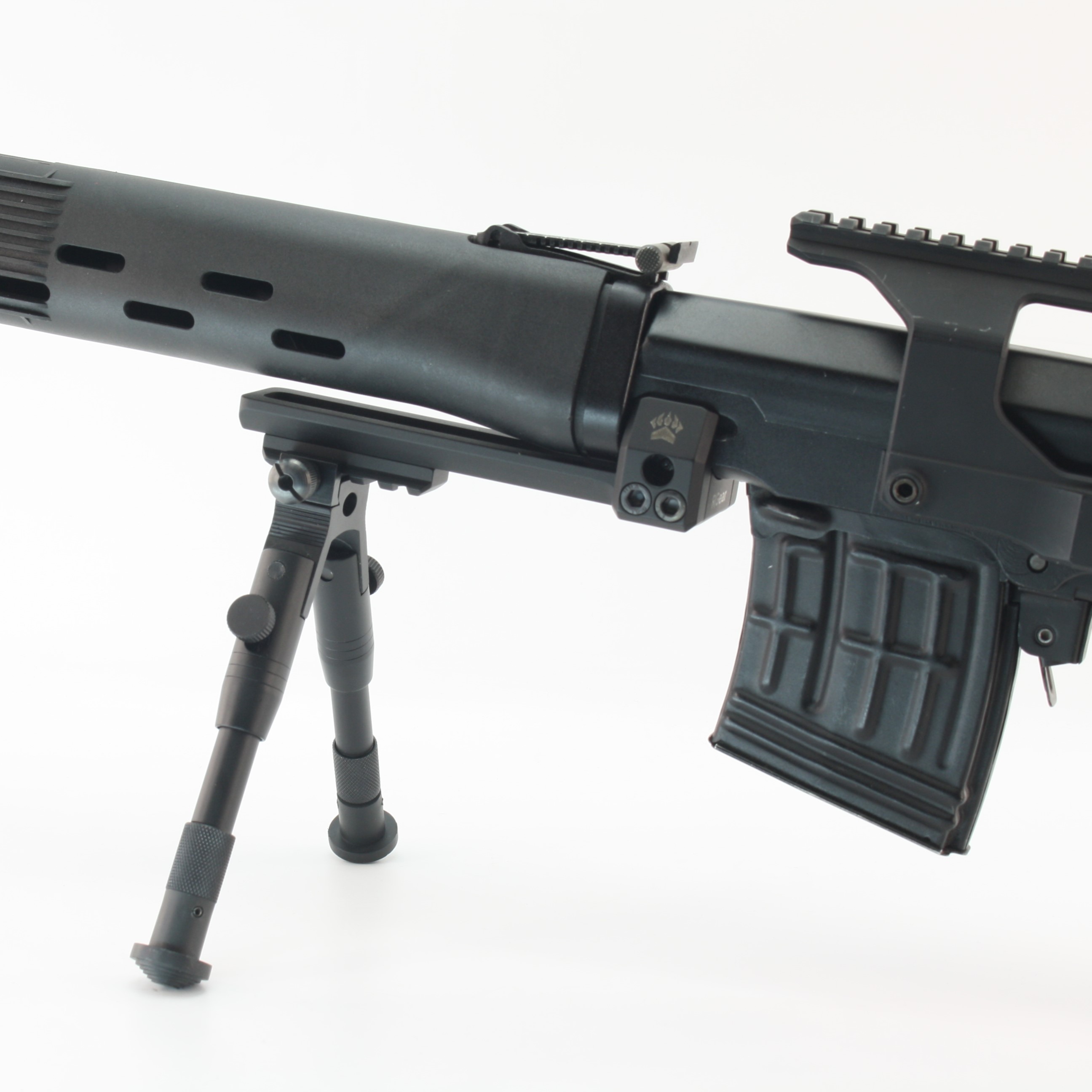

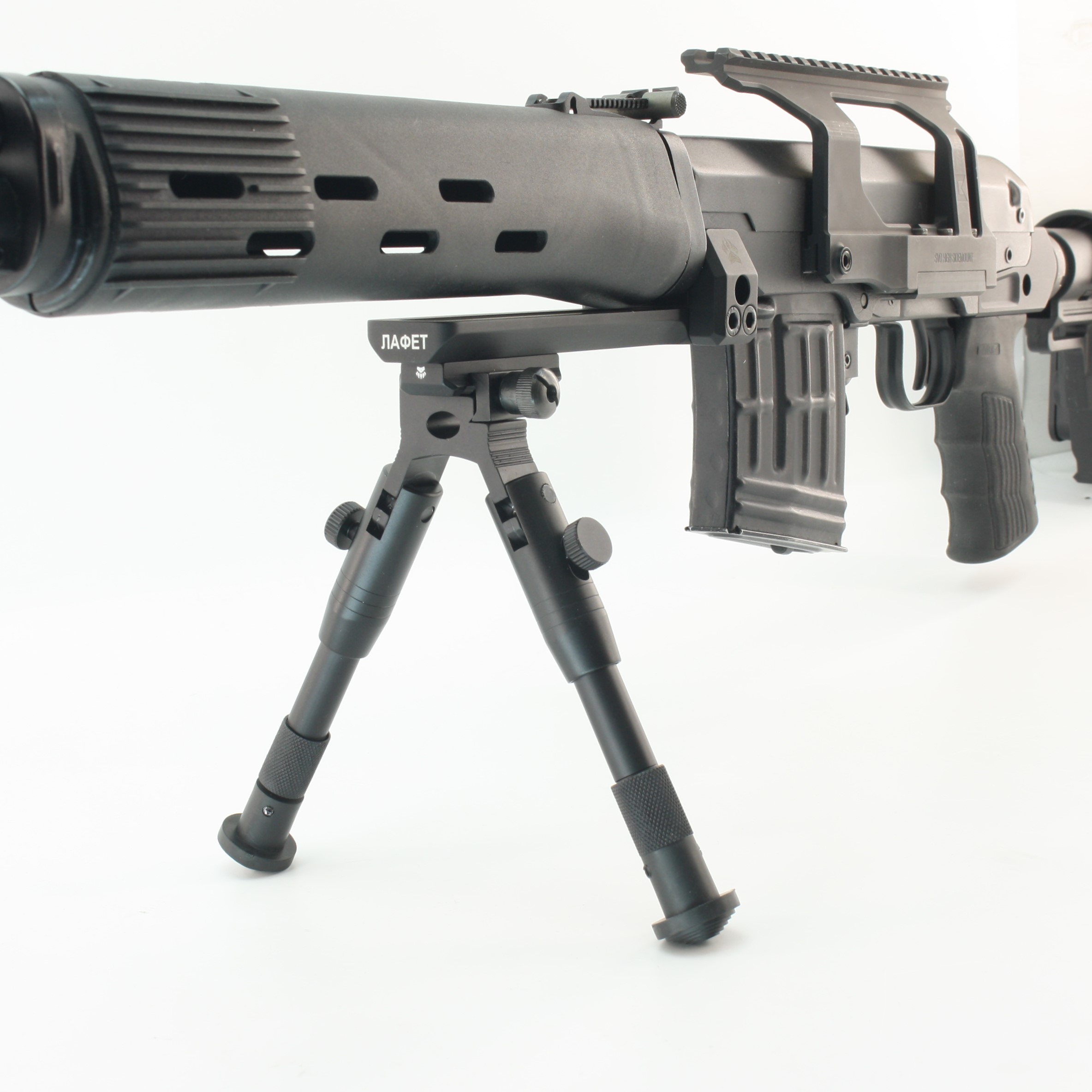

Кронштейн Лафет для сошек на СВД - для крепления сошек на ствольную коробку снайперской винтовки Драгунова и её аналогов для гражданского рынка.

Совместимость:

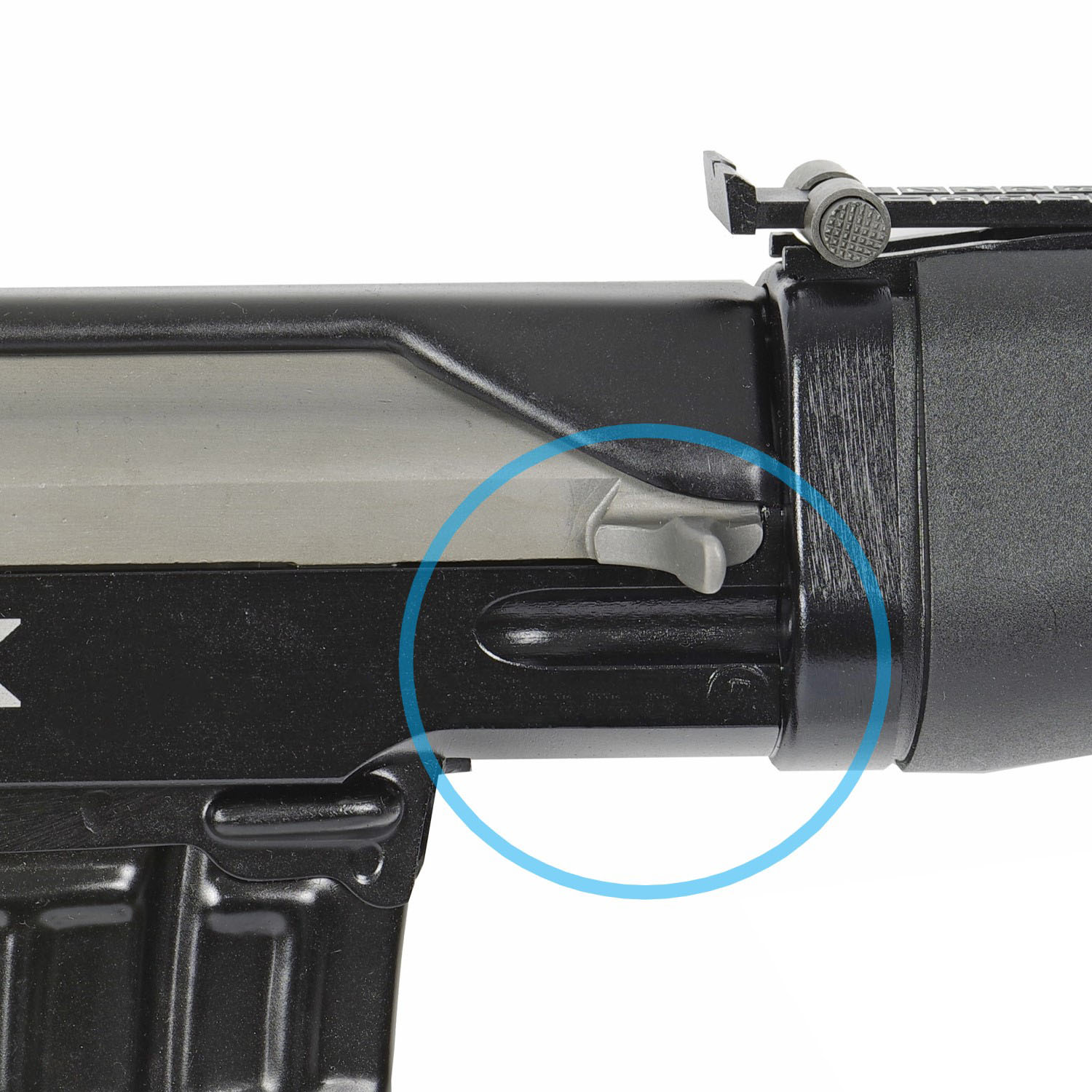

Обязательное условие - наличие пазов на ствольной коробке (см. фото 2).

• Боевые:
  • СВД;
  • СВДМ;
  • СВДС.
• Гражданские:
  • Тигр 01, 02, 03, 05;
  • Тигр 308, 30-06 и 9 (при наличии пазов);
  • ОЦ-18;
  • TG3.
• Тип крепления сошек:
  • на планки Пикатинни;
  • на разъемы M-LOK;
  • на антабку.
• Тип крепления антабок:
  • QD;
  • возможно сочетание M-LOK, Picatinny.

Монтаж:

Внимание!

Для изделия является нормой плотная посадка деталей.

Не откручивайте левую губку - она не предназначена для снятия, винты обработаны фиксатором резьбы.

Для установки потребуются инбусовые (шестигранные) ключи на 2,5 и 5. Не идут в комплекте!

1. Базовую часть адаптера плотно прижимают к посадочному месту на ствольной коробке.

2. Правый боковой лепесток аккуратно вводится в паз и осаживается до упора с помощью киянки (или обычного молотка через деревянную/текстолитовую проставку).

3. Крепежные винты затягиваются равномерно, попеременно, с шагом не более пол-оборота за один проход.

4. Для исключения самопроизвольного откручивания рекомендуется нанести на резьбу фиксатор слабой или средней прочности (Loctite 222 или аналогичный).

Демонтаж:

1. Выкручиваются винты, удерживающие правый лепесток.

2. Адаптер аккуратно снимается путем осторожного покачивания в поперечном направлении до отделения правого вкладыша.

Характеристики:

• Габаритный размер при отсутствии установленных модулей (ДхШхВ, см) - 15.9х5.6х3.8;
• Вес, г - 164;
• Материал - Д16Т, сталь 45;
• Покрытие - анодирование.

Дополнительная информация:

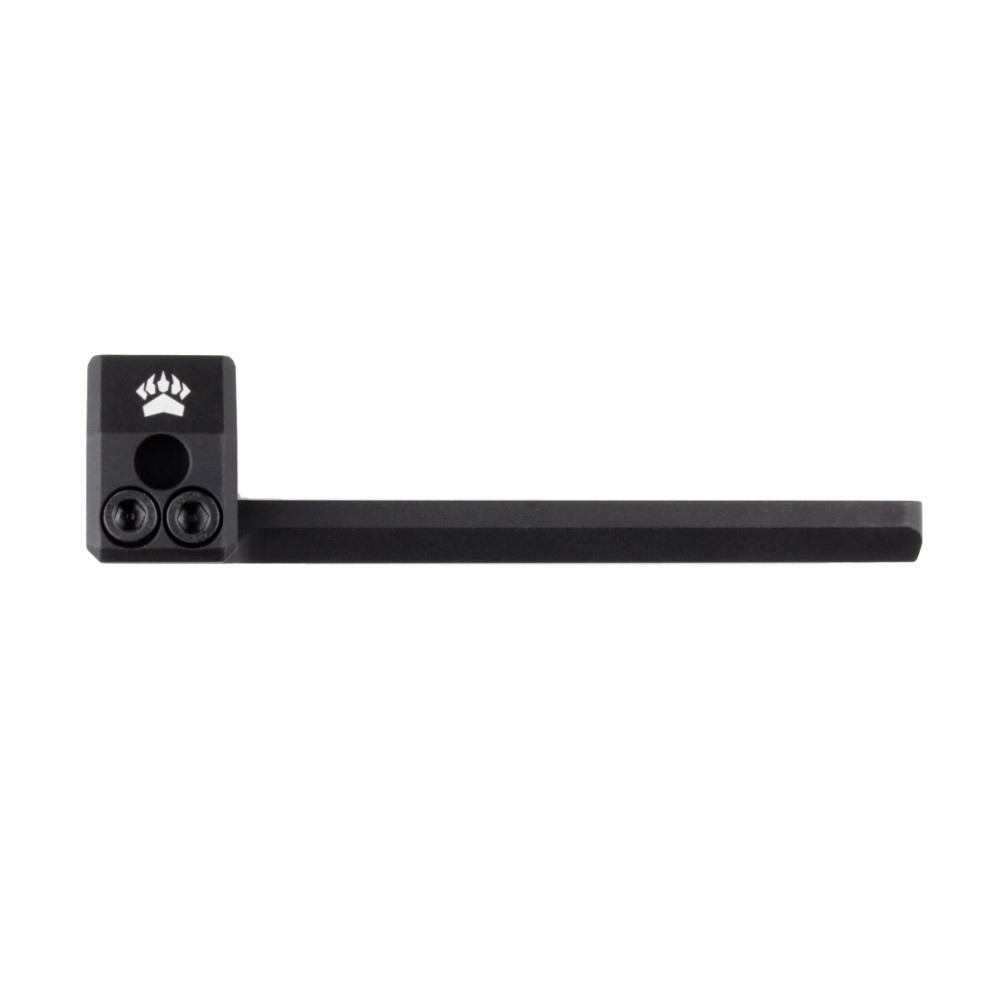

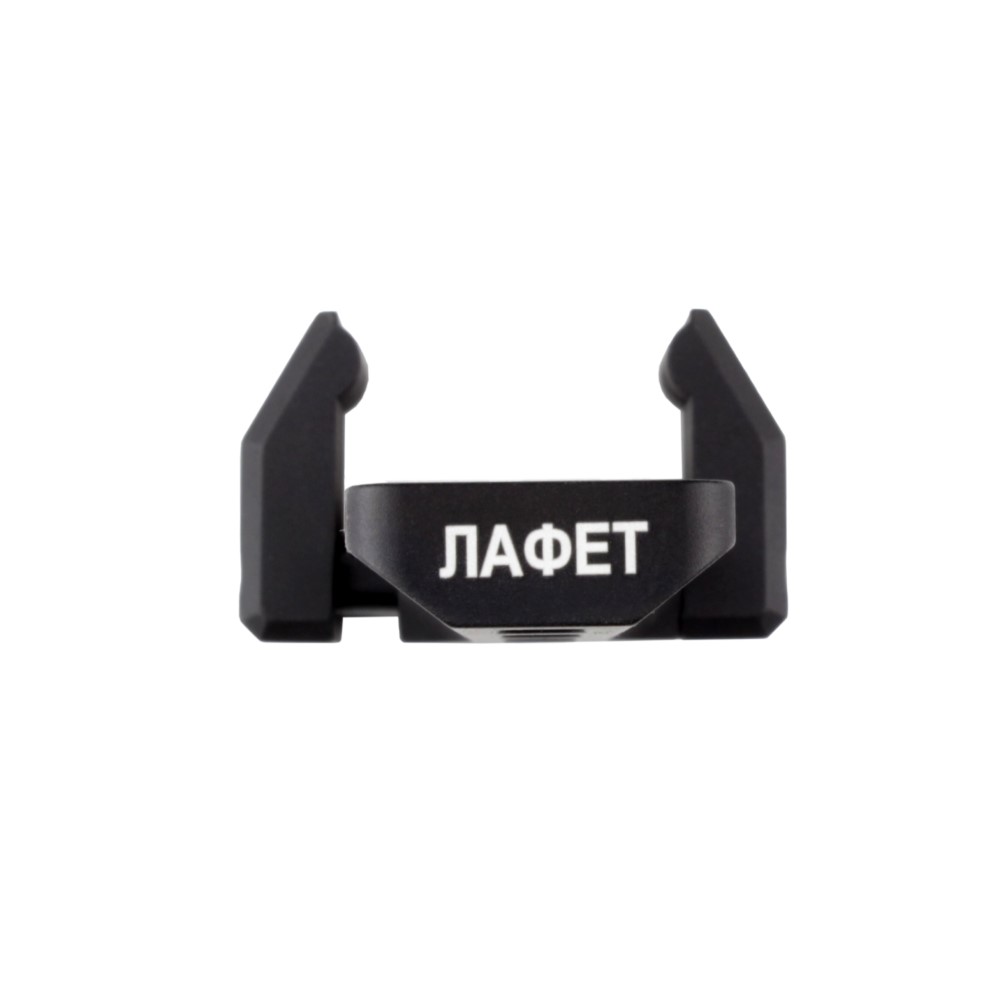

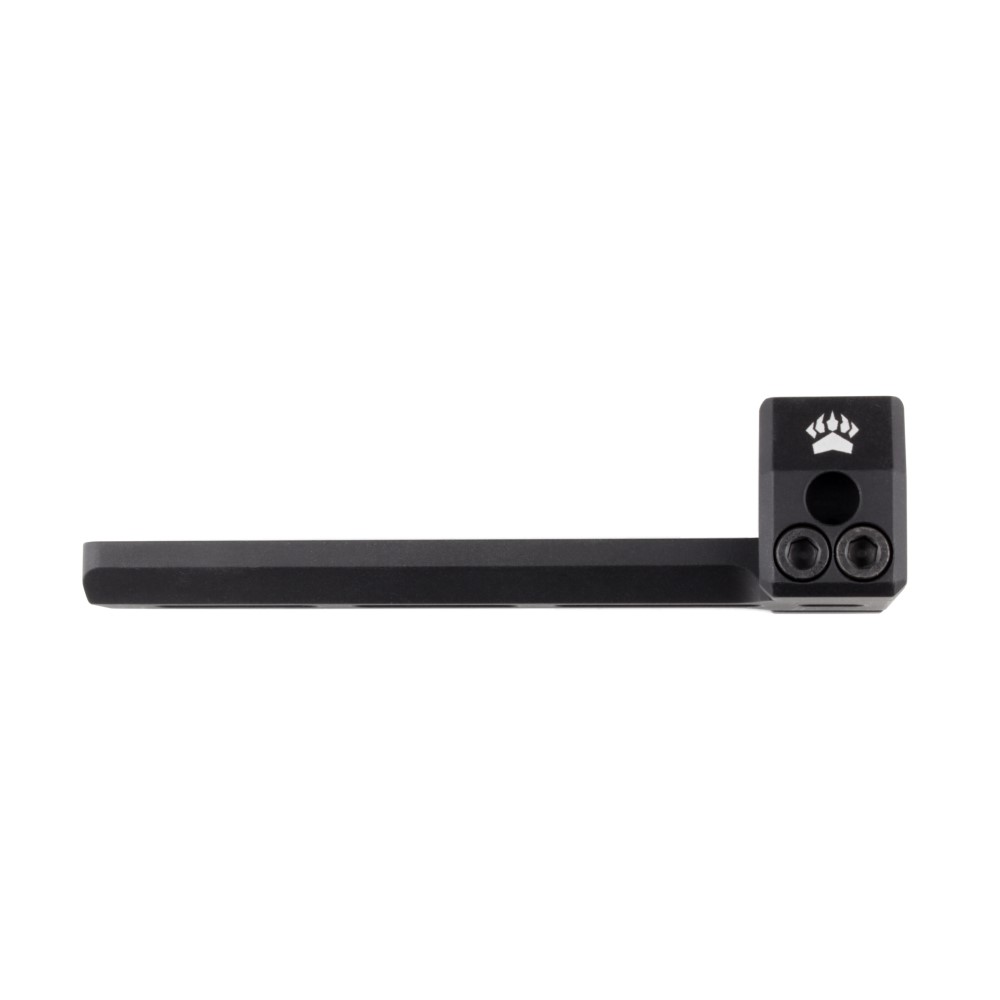

• Кронштейн Лафет для сошек на СВД выполнен по трехкомпонентной схеме: центральное тело и два симметричных боковых лепестка. Последние заводятся в технологические пазы, расположенные в передней части ствольной коробки оружия. Посадка деталей максимально плотная (с натягом), что гарантирует монолитность соединения и полное отсутствие люфтов даже при интенсивной эксплуатации;

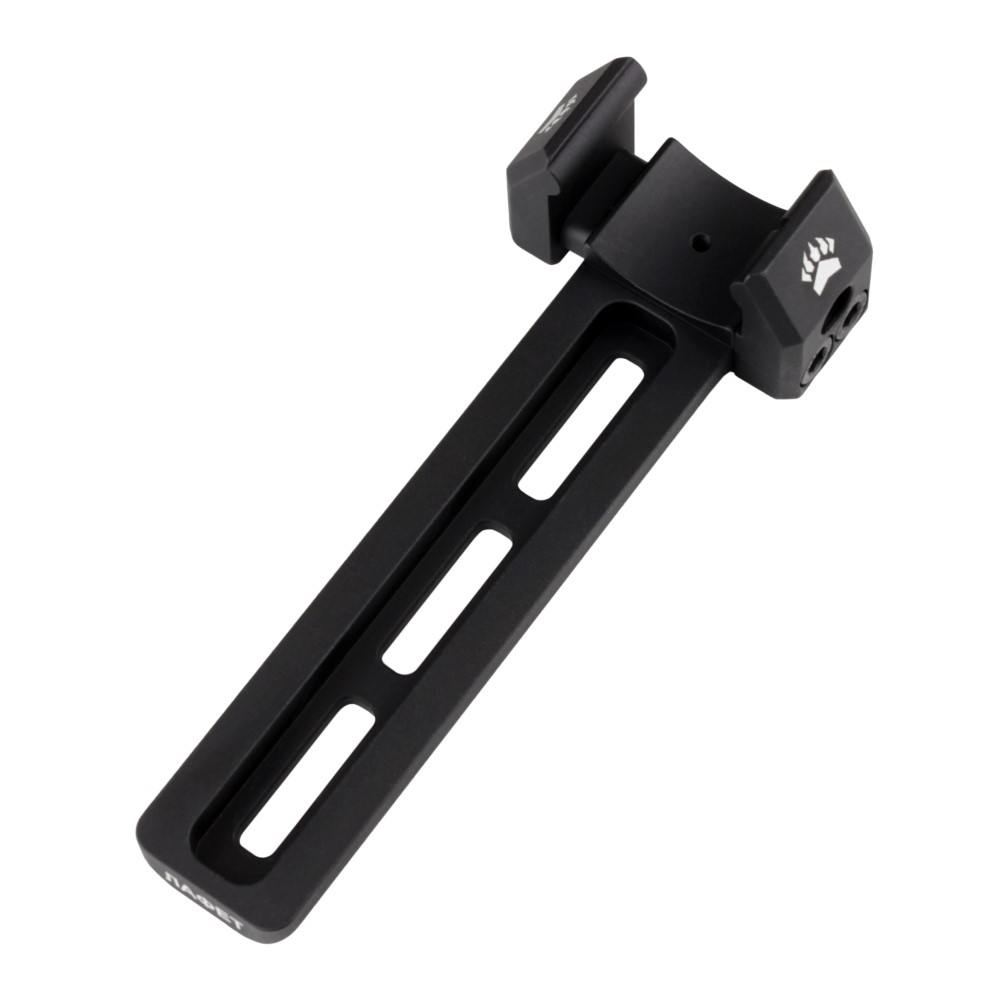

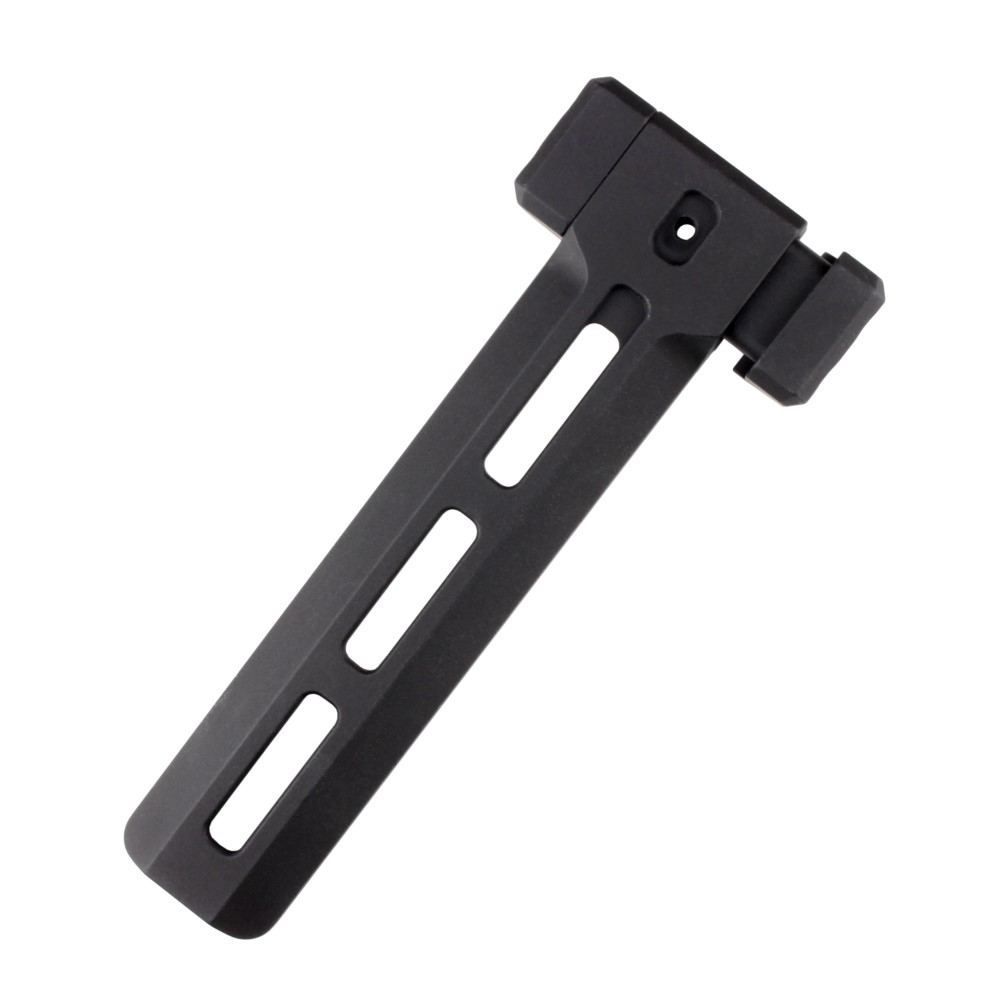

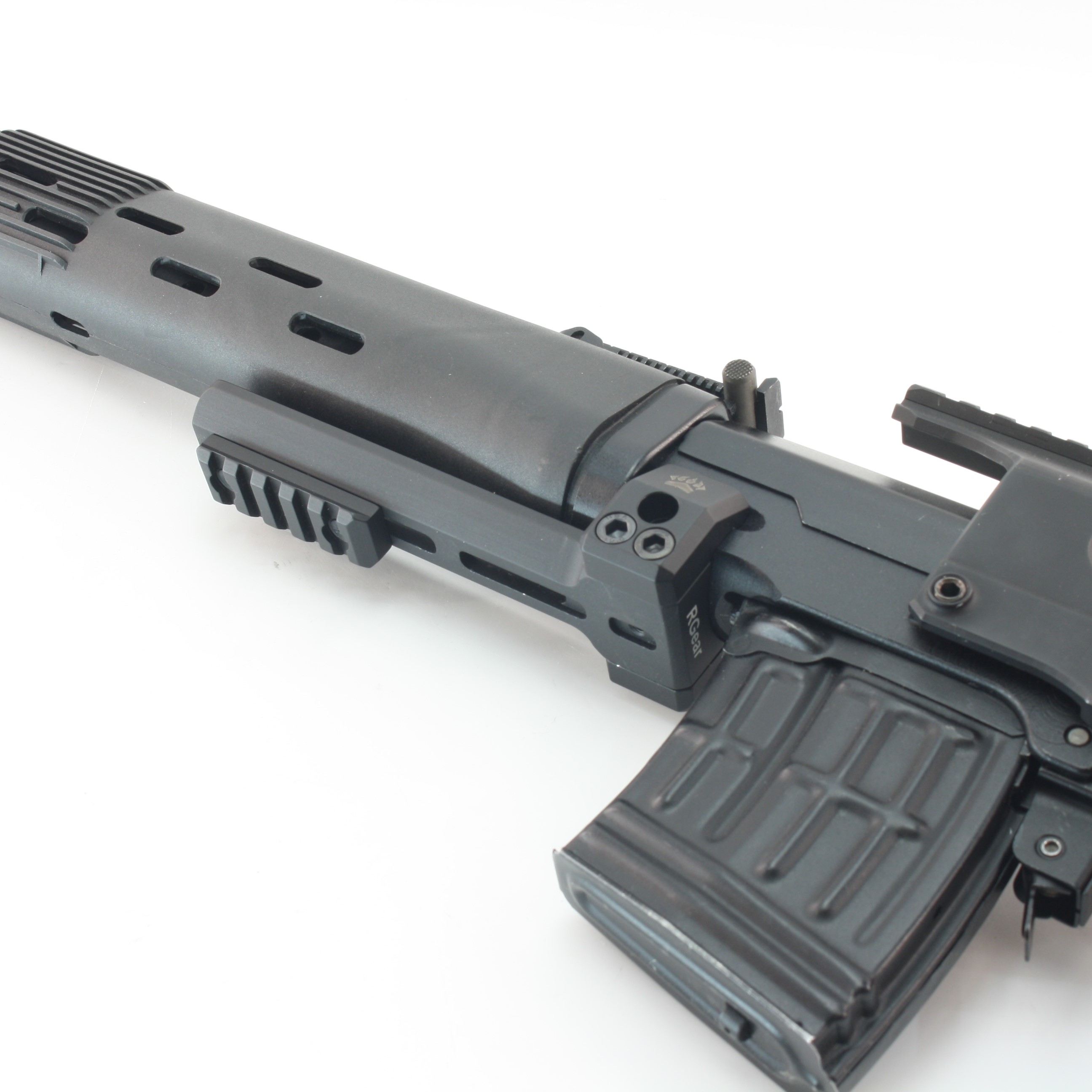

• После установки адаптер формирует под цевьем оружия посадочную зону M-LOK на три слота;
• В комплекте с изделием поставляются два съемных интерфейса:
  • Крепление типа «антабка», совместимое с сошками стандарта Harris;
  • Планка Пикатинни на пять шагов.
• Протяженность рабочей зоны позволяет гибко настраивать позицию сошек. Помимо трёх слотов М-ЛОК, присутствует винтовой разъём для фиксации переходников максимально близко к точке крепления к ствольной коробке;

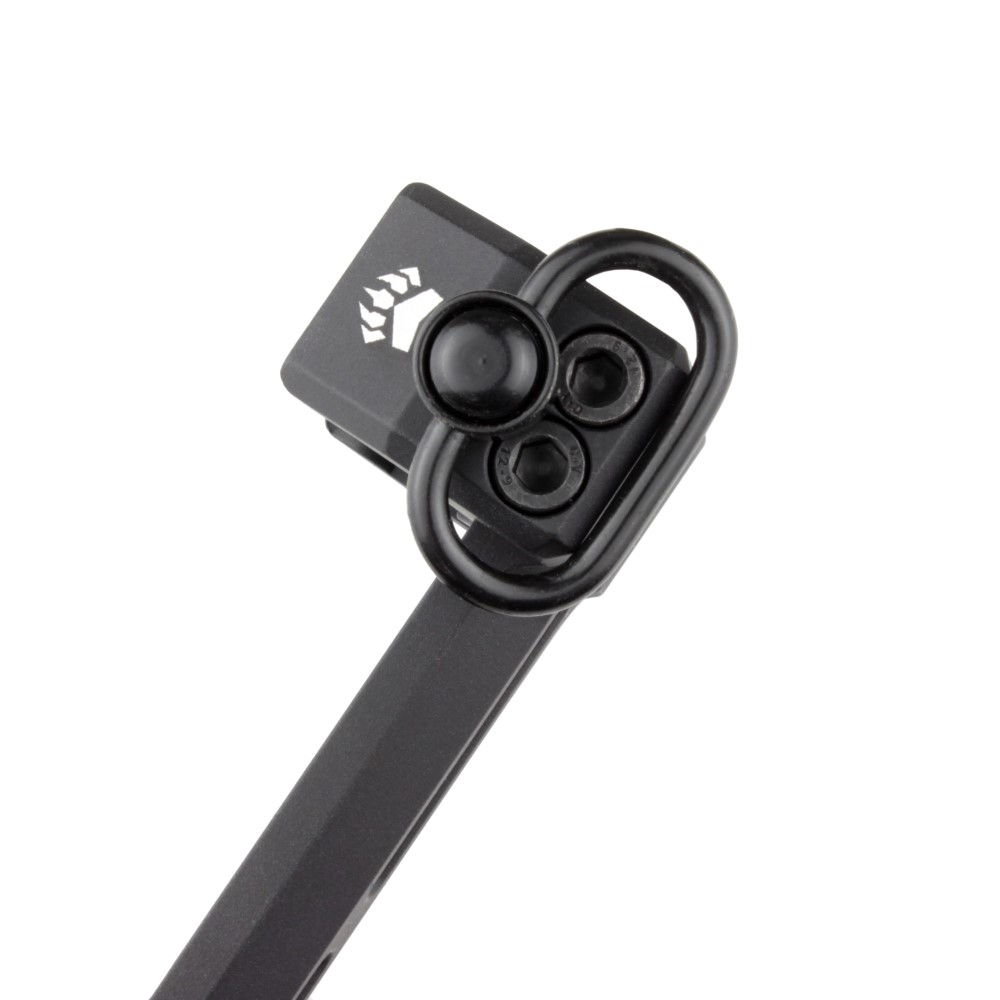

• Торцевые стороны боковых губок оснащены стандартными гнездами для быстросъемных антабок стандарта QD;
• Адаптер для крепления сошек Лафет изготавливается из высокопрочного авиационного алюминия (сплав Д16Т) с использованием стальных элементов (сталь 45). Такое сочетание обеспечивает высокую устойчивость к механическим деформациям, вибрациям и перепадам температур. Финишное покрытие — анодирование, повышающее коррозионную стойкость.

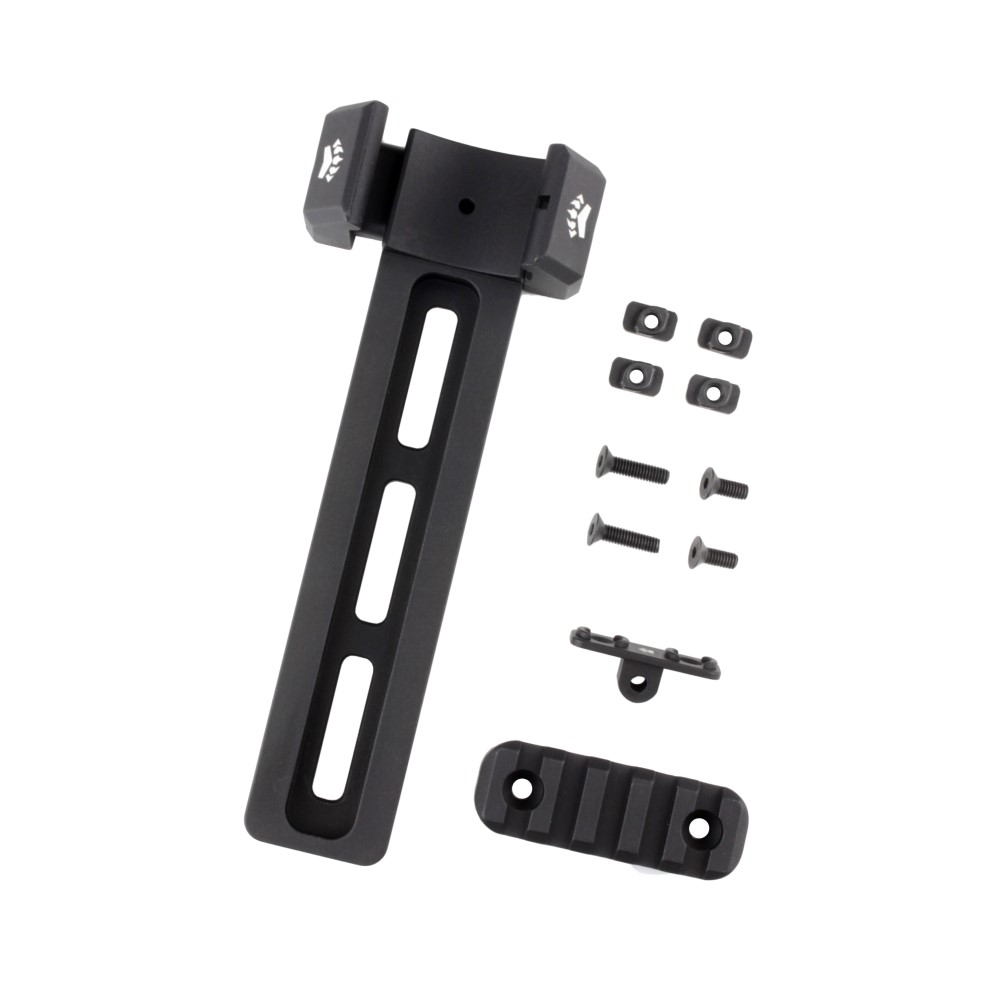

Комплектация:

1. Адаптер для сошек Лафет в сборе;
2. Платформа Picatinny на 5 шагов;
3. Платформа с креплением "антабка";
4. Винты 6 мм - 2 шт;
5. Винты 4 мм - 2 шт;
6. Закладные M-LOK - 4 шт.

Производитель:

RGear. Россия.
