Переходник приклада СВД Хвостик 1

Переходник приклада СВД Хвостик 1 - для модернизации штатной комплектации винтовок системы Драгунова. Изделие позволяет заменить стандартный фиксированный приклад на современную телескопическую трубу, что дает стрелку возможность индивидуально регулировать длину оружия под конкретные анатомические особенности и экипировку, что напрямую влияет на улучшение управляемости и эргономики винтовки.

Совместимость:

СВД и гражданские аналоги с нескладным прикладом.

Внимание! В связи с особенностями производства моделей оружия данной серии при установке может потребоваться слесарная доработка. В частности - удаление кернения винта, фиксирующего приклад. В таком случае, либо, при возникновении сложностей с установкой - рекомендуем обратиться в лицензированную мастерскую, либо к нам за консультацией.

• Боевые:
  • СВД.
• Гражданские:
  • Тигр 01, 03, 05;
  • Тигр 308 02, 30-06 и 9;
  • TG3 01.
• Стандарт трубы приклада:
  • mil-spec;
  • commercial.
• Тип рукояток:
  • АК-версии.
• Тип крепления антабок:
  • QD.

Монтаж:

Внимание! В некоторых случаях можно столкнуться с тем, что при установке адаптера СВД крышка ствольной коробки не защёлкивается. В этом случае необходимо при помощи напильника или любого аналогичного инструмента снять немного материала с шляпки винта №2.

При сборке рекомендуется применять фиксаторы резьбовых соединений средней и малой прочности (Loctite 222 и аналоги).

Для установки потребуются инбусовые (шестигранные) ключи на 2,5 и 3. Не идут в комплекте!

1. Производится неполная разборка оружия.
2. Откручиваются штатные винты крепления приклада (при невозможности сделать это из-за кернения и неуверенности в своих силах - обратитесь в мастерскую или к нам за консультацией).
3. Адаптер устанавливается на оружие. Посадка вплотную является нормой для данного изделия, однако, плотность прилегания зависит от допусков конкретной винтовки или карабина.

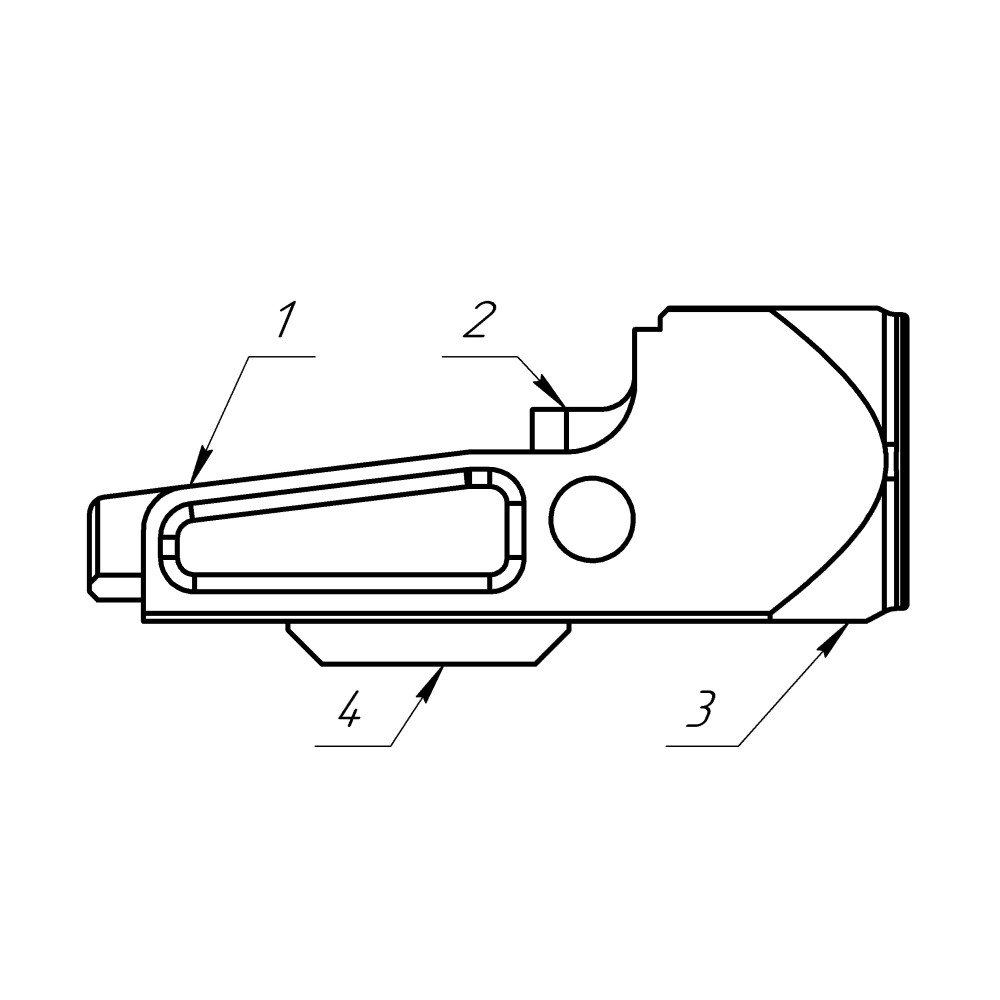

4. Закручиваются два винта (1 и 2 на чертеже, см. схему на фото 2).
5. Труба закручивается до упора. Далее выравнивается так, чтобы паз на трубе находился над поджимным гужоном, расположенным в нижней части переходника (цифра 3 на схеме), и фиксируется им от проворота.
6. Затягивается контргайка трубы приклада.
7. Выбранная пистолетная рукоятка ставится в одно из отверстий на нижней панели (позиция 4).
8. Ставится база приклада.
9. Производится сборка оружия.

Характеристики:

• Габаритный размер (ДхШхВ, см) - 9.8х3.5х4;
• Вес, г - 109;
• Материал - Д16Т;
• Покрытие - анодирование.

Дополнительная информация:

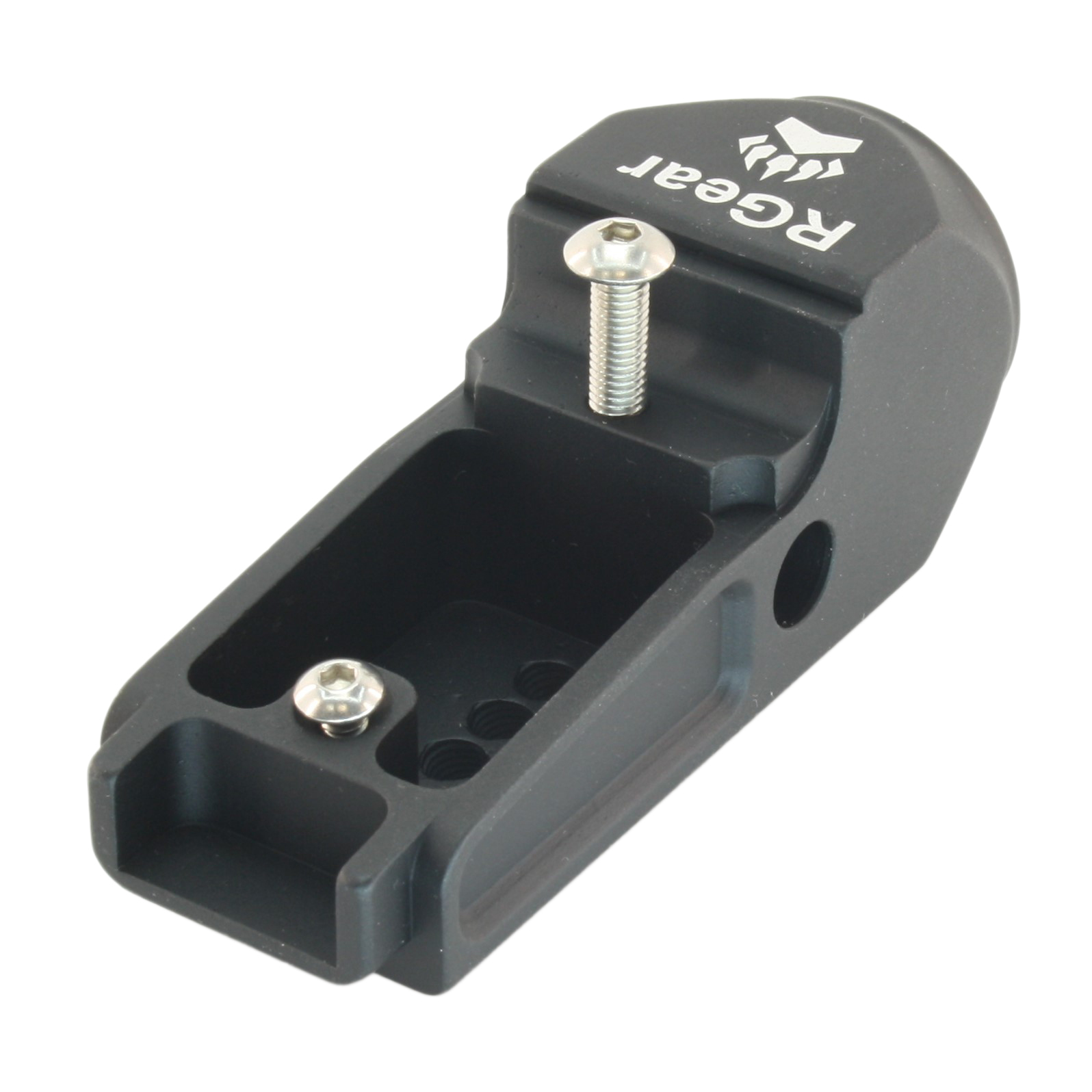

• Переходник приклада СВД Хвостик обеспечивает плотное сопряжение с коробкой винтовки. Геометрия изделия просчитана таким образом, чтобы при сборке исключались любые паразитные смещения и зазоры — конструкция фиксируется жестко и безлюфтово;
• На тыльной части адаптера нарезана стандартизированная резьба 1-3/16-16 UN. Это техническое решение делает адаптер универсальным: он совместим с большинством представленных на рынке телескопических труб, выпускаемых как в стандарте Mil-Spec, так и Com-Spec;

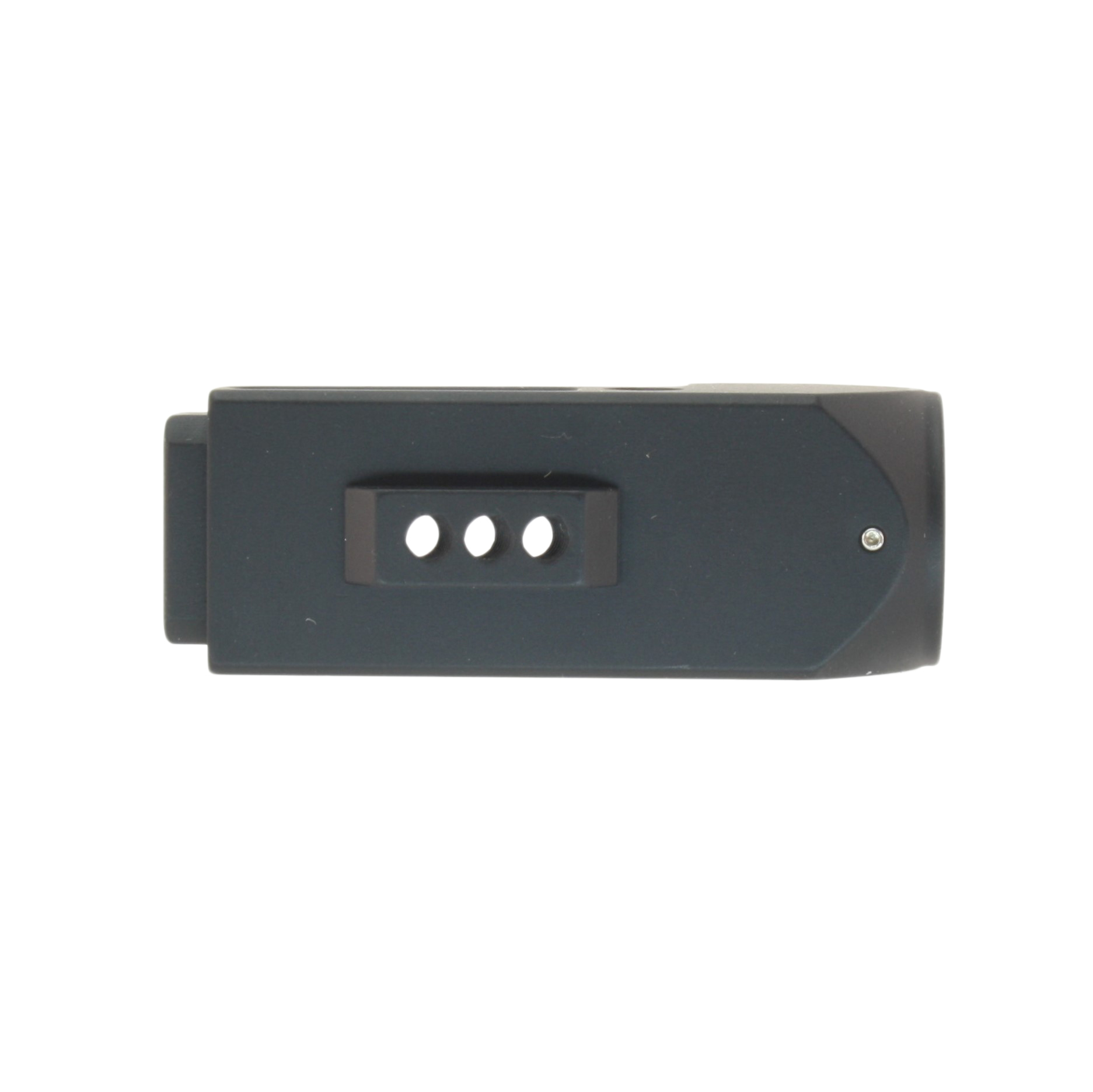

• Нижняя плоскость оснащена площадкой для крепления пистолетных рукояток, унифицированных с посадочным местом автоматов Калашникова. Для тонкой подстройки под хват стрелка в основании предусмотрены три монтажных отверстия. Их расположение позволяет регулировать дистанцию от рукоятки до спускового крючка с шагом 7 мм, подбирая оптимальное положение для любой антропометрии;
• На боках расположены гнёзда для размещения быстросъёмных антабок. Справа и слева;
• Корпус переходника карабина Тигр изготавливается методом механической обработки из авиационного алюминиевого сплава марки Д16Т. Данный материал характеризуется высокой прочностью и устойчивостью к ударным нагрузкам, возникающим при интенсивной эксплуатации оружия в сложных условиях, при сохранении небольшого веса.

Комплектация:

• Адаптер приклада СВД Хвостик 1;
• Винты - 2 шт.

Производитель:

RGear. Россия.
